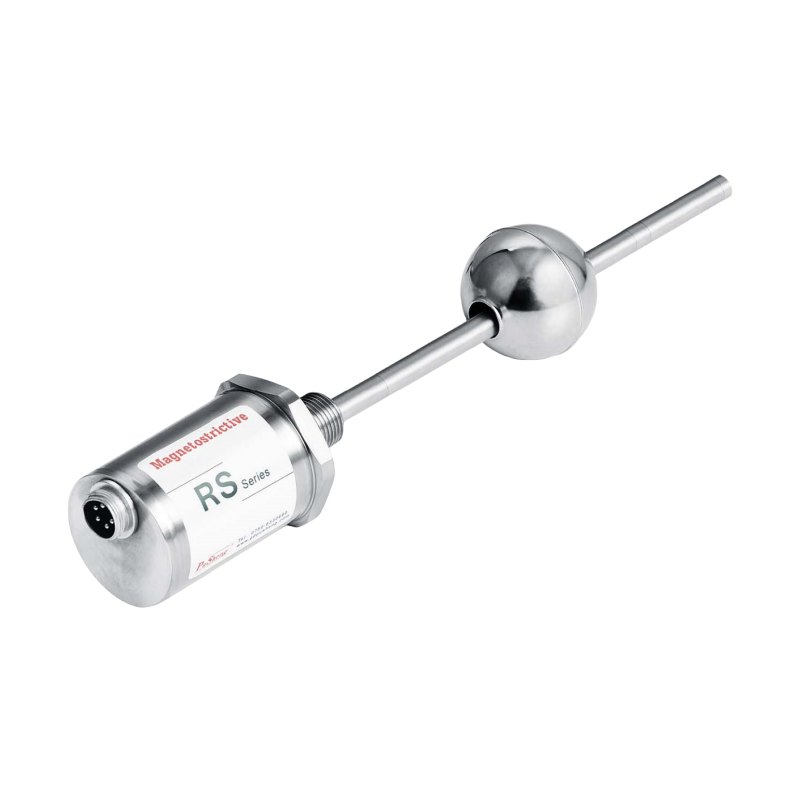

RS系列-磁致伸縮位移/液位傳感器 IP68防護

資料下載：

RS系列-模擬量信號.pdf

RS系列-SSI信號.pdf

產品特性：

堅固可靠，全封閉設計

非接觸式測量，永不磨損 ，使用壽命長

絕對位移輸出，無須歸零

模塊化設計，替換方便

密封等級高達IP68

低功耗設計，有效減小系統溫漂

技術參數

測量范圍：50~7000mm

模擬量輸出信號：

4~20mA ( 最小/最大負載：0/500 Ω)

20~4mA ( 最小 / 最大負載：0/500 Ω)

0~5VDC   ( 最小負載 >5K Ω）

0~10VDC  ( 最小負載 >5K Ω）

0~±10VDC （最小負載>5K Ω）

數字信號輸出：

SSI 信號，START/STOP雙脈沖，Can bus總線，Mod bus信號

分辨率：16 位 D/A

非線性度：<±0.01%F.S ( 最小 ±50μm)

重復精度：<±0.001%F.S ( 最小 ±1μm)

更新時間：0.5ms( 最小< 1m)，1.0ms(1m< 量程 <2m) ，2.0ms(2m< 量程<4m)，4.0ms(4m< 量程<7m)

電氣特性

出線方式：直接出線或航空插頭

輸入電壓：24VDC（-15/+20%）

工作電流：<60mA（隨量程變化）

極性保護：最大-30VDC 超壓保護，最大36VDC 絕緣能力，500V（信號地與外殼間）

結構與材料

電子倉：304L 不銹鋼

測桿： 304/316   不銹鋼

位置磁鐵：標準磁鐵 , 浮球

外管壓力：35MPa( 連續 )/70MPa( 峰值 )

安裝方向：任意

螺紋接口：M18×1.5、M20×1.5、3/4-16UNF（可定制)

磁鐵速度：任意

環境溫度： -40℃~+85℃

濕度/露點：濕度90%，不能結露

溫度系數：<±0.007%F.S/℃

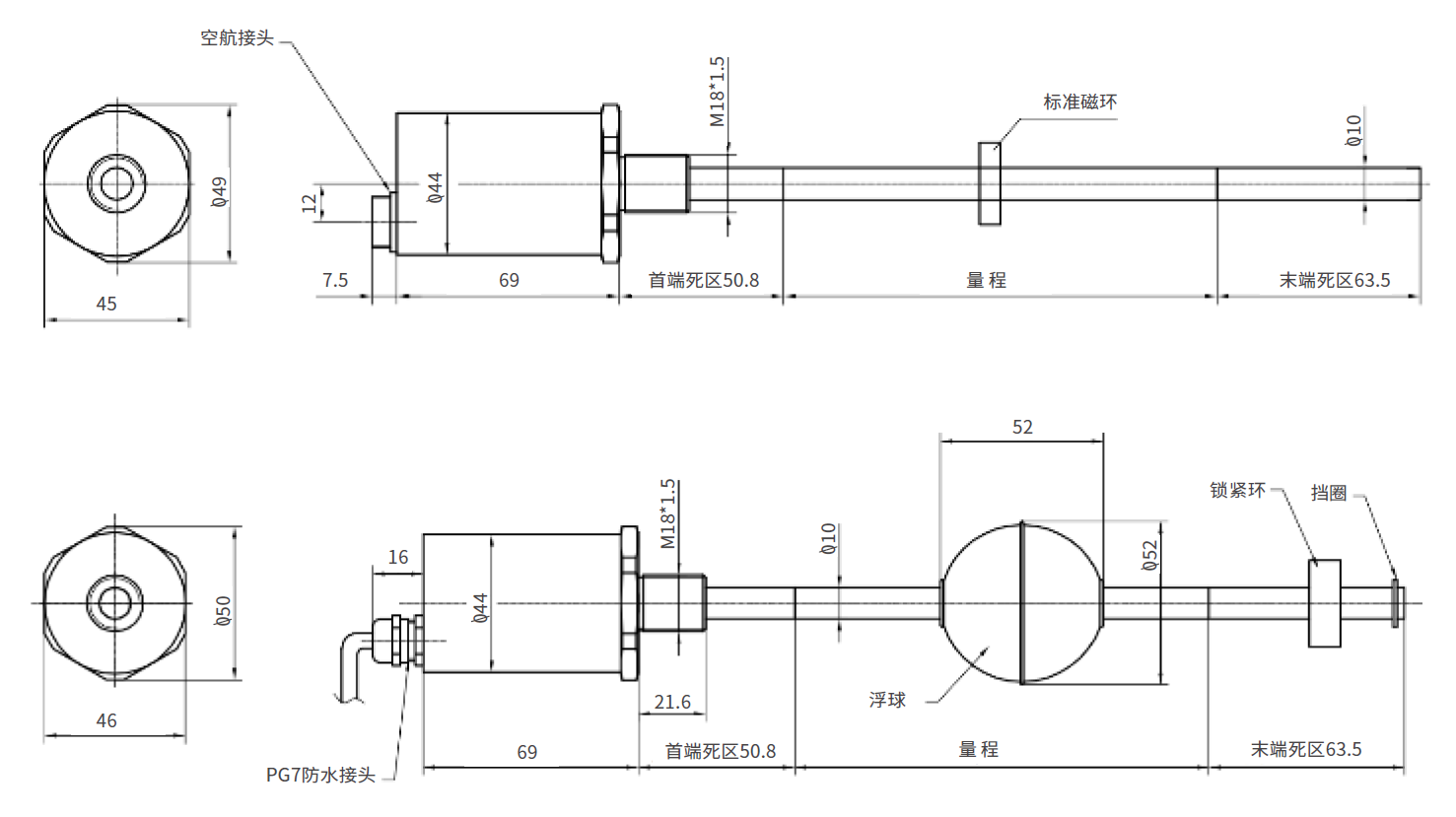

外形尺寸
